Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE3 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100~1100/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Αναλογία εργαλείων: | 31:1 | Κανονική ροπή παραγωγής: | 533 NM |
---|---|---|---|
Τόπος καταγωγής: | Changzhou, Κίνα | Κράτημα της ροπής: | 7000 NM |
Ροπή κλίσης: | 744 NM | Εκτιμημένη ροπή παραγωγής: | 0,065 περιστροφές/λεπτό |
Χρήση: | ηλιακοί ιχνηλάτες | Προστατεύστε το χαρακτηριστικό γνώρισμα: | IP66 |
Υψηλό φως: | solar tracker drive,solar slew drive |

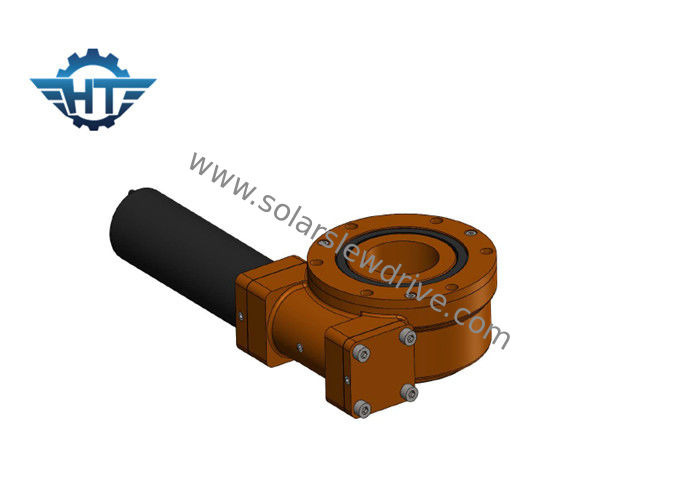

3 η ίντσα IP66 μικρή γυρίζει το Drive με την πλανητική μηχανή εργαλείων 24VDC για το γαρμένο ηλιακό ακολουθώντας σύστημα
Περιγραφή
Γυρίστε το σύστημα κίνησης είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα σκουλήκι, το εργαλείο, τη βάση, το σπίτι, τα ρουλεμάν και άλλα εξαρτήματα. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός εργαλείου και ενός σκουληκιού σε μια μονάδα.
Οι κινήσεις SE μας προσφέρουν μια εκτιμημένη IP66 περίφραξη που σχεδόν πλήρης προστασία από τα περιβαλλοντικά μόρια όπως η σκόνη, ο ρύπος, η άμμος, και ακόμη και το νερό. Ο εξοπλισμός δοκιμής μας εξασφαλίζει τα προϊόντα μας μια διάρκεια ζωής τομέων 30-έτους.
Παράμετροι να γυρίσει την κίνηση
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Οι διαφορετικές μηχανές (220VAC, μηχανές 380VAC, 12VDC, 24VDC, μηχανές 48VDC, σερβο μηχανές και stepper μηχανές) μπορούν να σχεδιαστούν σύμφωνα με την απαίτηση του πελάτη.
ΣΥΝΕΧΗΣ μηχανή
1. Υιοθετήστε τη διπλή ενισχυτική δομή για τον άξονα παραγωγής έτσι ώστε η ανώτατη ροπή του κιβωτίου ταχυτήτων αυξάνεται πολύ.
2. Η ρόδα ήλιων και η πλανητική ρόδα συνδέονται με το αυλακωήταν που αυξάνει την ανώτατη ροπή του κιβωτίου ταχυτήτων και μακραίνει τη ζωή.
3. Χρησιμοποιούμε το ελικοειδές εργαλείο στο στάδιο εισαγωγής που κάνουν το θόρυβο το χαμηλό anf που οργανώνεται ομαλά στη υψηλή ταχύτητα. Το εσωτερικό δαχτυλίδι εργαλείων είναι χωρισμένο έτσι ώστε μπορούμε να κάνουμε περισσότερη αναλογία και το σχέδιο είναι εύκαμπτο. Το κιβώτιο ταχυτήτων και η μηχανή βρίσκονται από μια αποτύπωση ραφών από τη βίδα σε αξονικό που αυξάνει την ταιριάζοντας με ακρίβεια και μειώνει το θόρυβο.
4. Χρησιμοποιούμε τον κυλώντας κάτοχο καρφιτσών μέσα στην πλανητική λείανση καρφιτσών κυλίσματος χρήσης wheel.we αντί της ολίσθησης της λείανσης έτσι η ζωή του κιβωτίου ταχυτήτων είναι πολύ μακρύτερη.
5. Διπλή ενισχυτική δομή Η εσωτερική λείανση σε εσωτερικό άντεξε των πλανητικών εργαλείων κάνοντας τον εσωτερικό άντεξε τη στρογγυλάδα λιγότερο από 0.003mm τρέξιμο με το κύλισμα αντί της ολίσθησης HRC60 ξύσιμο ακρίβειας επιφάνειας εργαλείων Η υιοθέτηση όλων αυτών technoligies εξασφαλίζει την έξοχη ήρεμη και σταθερή λειτουργία και έναν μακράς διαρκείας χρόνο άνω των 10000 hours.www
Διαστάσεις
