Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE9» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | μοντέλο: | VE9» |
---|---|---|---|
Αναλογία εργαλείων: | 61:1 | Εκτιμημένη ροπή παραγωγής: | 4300 NM |
Κράτημα της ροπής: | 27200 NM | Ροπή κλίσης: | 16000 NM |
Αποδοτικότητα: | 40% | ακριβής: | λιγότερο από 0,1 βαθμοί |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,ηλιακή κίνηση ιχνηλατών |

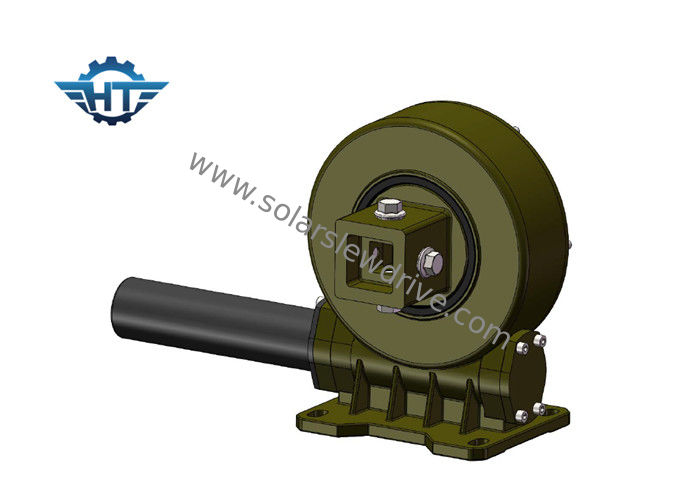

Η κατακόρυφος VE9 IP66 γυρίζει το κιβώτιο ταχυτήτων Drive με τον τετραγωνικό σωλήνα παραγωγής για το ηλιακό ακολουθώντας σύστημα
Περιγραφή
Γυρίστε το σύστημα κίνησης σκουληκιών είναι μια συμπαγώς κατασκευασμένη μονάδα που αποτελείται από ένα γυρίζοντας δαχτυλίδι, ένα πιάτο βάσεων και ένα σκουλήκι. Αυτή η μονάδα φέρνει τα πλεονεκτήματα ενός γυρίζοντας δαχτυλιδιού και ενός σκουληκιού σε μια μονάδα.
Είναι κατάλληλο για τις εφαρμογές που απαιτούν την αργή περιστροφή με μια συνεχή ή κυκλική μετακίνηση ικανή τα συνδυασμένα φορτία. Το προϊόν είναι με τις τυποποιημένες διαστάσεις για την ένωση μιας ηλεκτρικής ή υδραυλικής μηχανής καθώς επίσης και την ένωση ολόκληρου ενός συστήματος με τον εξοπλισμό.
Λόγω της πυκνότητας, της υψηλής ακαμψίας του και άλλων αναφερθε'ντων πλεονεκτημάτων, ένα σύστημα κίνησης σκουληκιών χρησιμοποιείται στον ποικίλο εξοπλισμό όπως οι κινητές πλατφόρμες συνελεύσεων, δορυφορικό σύστημα, υδραυλικοί γερανοί φόρτωσης στα οχήματα μεταφορών, μικροί θαλάσσιοι γερανοί, με δυνατότητα επέκτασης περιστρεφόμενες σκάλες, στις μονάδες ροδών των μεγάλων θαλασσίων πυών μεταφορέων.
Τεχνικά στοιχεία
Πρότυπο: | VE9 | Θέση προέλευσης | Changzhou, Κίνα |
Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 4300 N.m |
Ροπή στιγμής κλίσης | 16 Κ N.m | Κράτημα της ροπής | 27 Κ N.m |
Στατική αξονική εκτίμηση | 60 KN | Στατική ακτινωτή εκτίμηση | 130 KN |
Δυναμική αξονική εκτίμηση | 30 KN | Δυναμική ακτινωτή εκτίμηση | 65 KN |
Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Το VE γυρίζει τα τεχνικά στοιχεία Drive
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
7» | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Ναι | 28kg |
8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
Πλεονεκτήματα
1. Η περιστροφή ±60°, σκληρή στάση/σκληρά περιορίζει μέσα στην κίνηση σε περίπτωση ελέγχοντας αποτυχίας λογισμικού
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
