Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE, VE |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100~1100/ pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Τύπος: | Ενιαίο γυρίζοντας Drive άξονα | Κατηγορία Safty: | IP65 |
---|---|---|---|
Πιστοποίηση: | ISO, CE | Προστατεύστε το χαρακτηριστικό γνώρισμα: | Εσωκλειόμενος |
Υλικό: | 42CrMo ή 50Mn | Εγγύηση: | 5~10 έτη |
Μέγεθος: | 3 ίντσα σε 25 ίντσα | εφαρμογή: | Βιομηχανικός, ηλιακός ιχνηλάτης |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,γυρίστε την κίνηση για τον ηλιακό ιχνηλάτη |

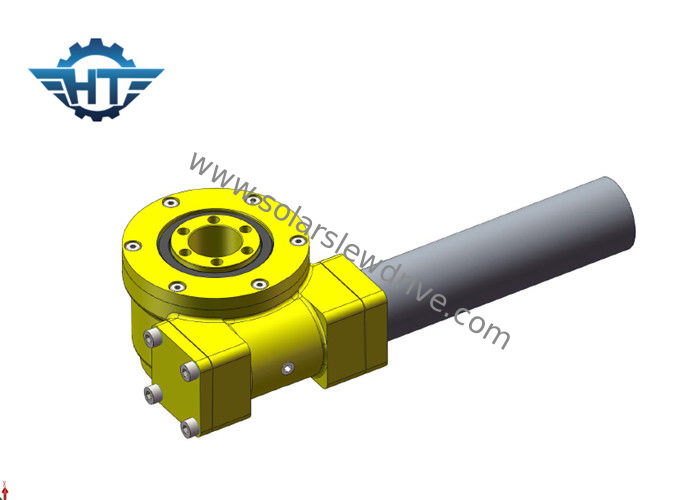

Αντιοξειδωτικό Drive ιχνηλατών επεξεργασίας ηλιακό που συνδέεται με μηχανή ΣΥΝΕΧΩΝ την πλανητική εργαλείων που εφαρμόζεται στους επίπεδους ηλιακούς ιχνηλάτες
Περιγραφή
Το μηχανικό σχέδιο του ιχνηλάτη πρέπει να λάβει υπόψη τη μέγιστη μετατόπιση του ήλιου κατά τη διάρκεια του θερινού solstice (η μέγιστη γωνία όφσετ μεταξύ των αξόνων). Ο επίπεδος ενιαίος ιχνηλάτης άξονα ή ο πολικός ιχνηλάτης άξονα (πλάγιος ενιαίος άξονας), η μέγιστη γωνιακή κίνηση συνήθως δεν υπερβαίνει ή 120°.
Το μηχανικό σχέδιο δομών γυρίζει την κίνηση πρέπει να είναι στενά και ασφαλώς, λαμβάνοντας υπόψη τη θερμική επέκταση του μετάλλου και τη σωστή εγκατάσταση γυρίστε την κίνηση.
Στην περίπτωση της λογικής μηχανικής ένδυσης, η απώλεια πίεσης και η υλική υποτίμηση, το ακολουθώντας σύστημα μπορεί να εγγυηθεί την περίοδο χρήσης 25 ετών. Συγχρόνως, προκειμένου να προστατευθεί η μακριά ζωή υπηρεσιών, όλα τα μέρη γυρίζουν την ανάγκη κίνησης να επιμεταλλώσουν με ηλεκτρόλυση ή άλλη αντιοξειδωτική επεξεργασία επιφάνειας.
Στοιχεία Techical
Πρότυπες παράμετροι απόδοσης SE | ||||||||||||
Πρότυπο | Εκτιμημένη ροπή παραγωγής (N.m) | Κράτημα της ροπής (N.m) | TiltingTorque (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Effeciency | Ακρίβεια (βαθμός) | IP | Temp εργασίας. (℃) | Self-locking | Βάρος (κλ) |
1» | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 6 |
3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 8 |
5» | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 12 |
7» | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 21 |
9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 49 |
12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 61 |
14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 63 |
17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 105 |
21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι | 149 |
25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | Ναι |
204 |
Οδηγίες εγκατάστασης
Οι γυρίζοντας κινήσεις σειράς SE εγκαθίστανται γενικά οριζόντια. Και συστήνουμε επίσης να εγκαταστήσουμε οριζόντια να εξετάσουμε την απόδοση των γυρίζοντας κινήσεων.
