Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 100-1100 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Τροφοδοσία: | 24 VDC | μοντέλο: | Σειρά SE |
---|---|---|---|
όνομα: | Η υψηλή ακρίβεια γυρίζει το Drive | Στέγαση: | Casting |
Πιστοποίηση: | ISO, CE | Ροπή παραγωγής: | 0.4~21 KNM |
Προστατεύστε το χαρακτηριστικό γνώρισμα: | Εσωκλειόμενος | Τόπο καταγωγής: | Changzhou, Κίνα |
Υψηλό φως: | γυρίζοντας κίνηση για το ηλιακό ακολουθώντας σύστημα,γυρίστε την κίνηση για τον ηλιακό ιχνηλάτη |

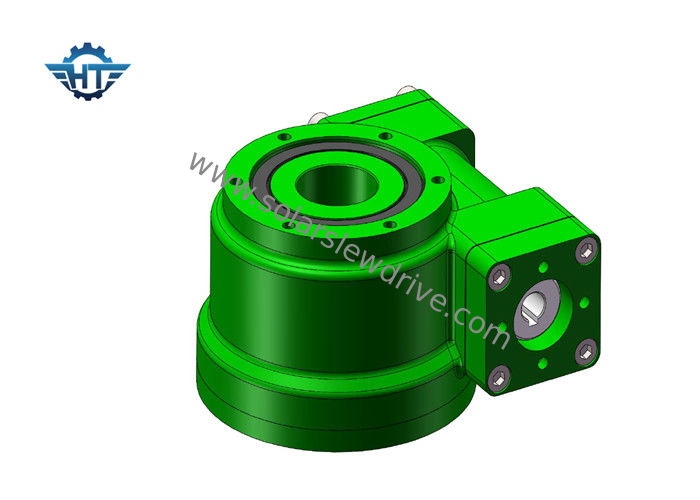

Ηλιακός μικρός σκουληκιών υψηλής ακρίβειας γυρίζει την υψηλή ροπή Drive με την αποσβημένη επιφάνεια εργαλείων
Περιγραφή
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα ή στους πολλαπλάσιους άξονες από κοινού. Οι γυρίζοντας κινήσεις γίνονται με την κατασκευή της συνοδόντωσης τροχών, των ρουλεμάν, των σφραγίδων, της κατοικίας, της μηχανής και άλλων βοηθητικών συστατικών και τη συγκέντρωση τους σε ένα τελειωμένο κιβώτιο ταχυτήτων.
1) Ροπή κλίσης: Το φορτίο πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης φορτίων και του κέντρου της περιστροφικής υποστήριξης. Εάν η ροπή που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερη από την εκτιμημένη ροπή στιγμής κλίσης, η περιστροφική θα αντιστραφεί.
2) Αξονικό φορτίο: παράλληλος στη γυρίζοντας συμπεριφορά
3) Ακτινωτό φορτίο: κάθετος στη γυρίζοντας συμπεριφορά
4) Self-locking: μόνο όταν το φορτίο, η περιστροφική κίνηση δεν μπορεί να αντιστρέψει την περιστροφή, αποκαλούμενος self-locking.
5) Ροπή λαβής: Αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται προς τα πίσω, τα μέρη δεν είναι χαλασμένα
6) Η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Τεχνικές παράμετροι
Πρότυπο |
Εκτιμημένη ροπή παραγωγής (N.m) |
TiltingTorque (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αναλογία | Αποδοτικότητα | Ακρίβεια (βαθμός) | IP | Self-Locking | Βάρος (κλ) |
1» | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Ναι | 6 |
3» | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Ναι | 8 |
5» | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Ναι | 12 |
7» | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Ναι | 21 |
9» | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Ναι | 49 |
12» | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Ναι | 61 |
14» | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Ναι | 63 |
17» | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Ναι | 105 |
21» | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Ναι | 149 |
25» | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Ναι | 204 |
