Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE5» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo, QT | πρότυπο: | SDE 5 |
---|---|---|---|
Αναλογία εργαλείων: | 37:1 | Εκτιμημένη ροπή παραγωγής: | 800 NM |
Κράτημα της ροπής: | 6000 NM | Ροπή κλίσης: | 9200 NM |
Αποδοτικότητα: | 40% | Τυποποιημένο χρώμα: | RAL 9006 |
σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί | Περιστρεφόμενος τύπος: | Άξονας δύο |
Υψηλό φως: | το εργαλείο σκουληκιών γυρίζει την κίνηση,που γυρίζει το εργαλείο δαχτυλιδιών |

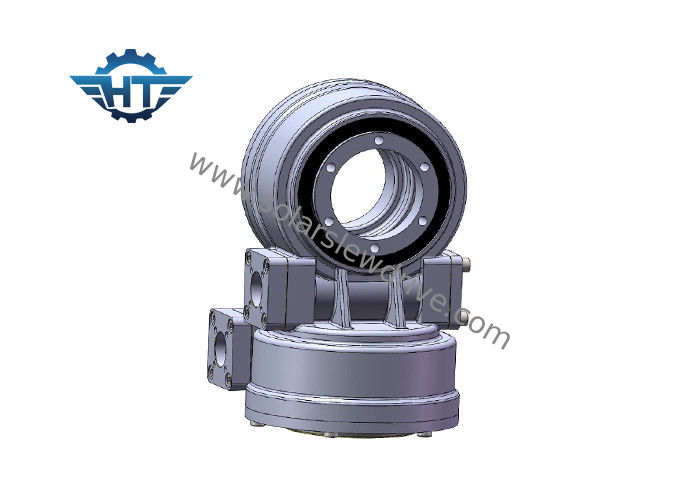

SDE5 ο μόνος διπλός άξονας κλειδαριών γυρίζει το κιβώτιο ταχυτήτων Drive με τις ηλεκτρικές πλανητικές μηχανές εργαλείων για τους ηλιακούς ιχνηλάτες
Περιγραφή
Η απόδοση να γυρίσει οδηγεί τις σειρές από 6kNm σε 220kNm της ροπής εκμετάλλευσης, 200Nm σε 63kNm της ροπής παραγωγής, 500Nm σε 271kNm της ανατροπής της χωρητικότητας φορτίων στιγμής, και τις αναλογίες μείωσης κιβωτίων ταχυτήτων στις 30:1 μέχρι 156,600:1. Το μοντάρισμα μπορεί να γίνει οριζόντια, κάθετα, ή πέρα από έναν συνδυασμό πολλαπλάσιων αξόνων.
Οι γυρίζοντας κινήσεις σειράς του VE ενθαρρύνονται για να τοποθετήσουν τις γυρίζοντας κινήσεις που αναφέρονται στη συνημμένη άνω πλευρά σχεδιασμού στις ηλιακές εφαρμογές για την καλύτερη προστασία.
Η σειρά SE που γυρίζει τις κινήσεις ενθαρρύνεται για να τοποθετήσει τη γυρίζοντας άνω πλευρά κινήσεων - κάτω στον άξονα αζιμουθίου στις ηλιακές εφαρμογές για την καλύτερη προστασία και να προσθέσει την προστασία για τον άξονα ανύψωσης.
Οι γυρίζοντας κινήσεις σειράς SDE τοποθετούνται δύο κατευθύνσεων.
Πλεονεκτήματα
1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι
2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών
3. Μεγαλύτερο φορτίο κίνησης για τη χρησιμοποίηση της πολυ επαφής δοντιών
4. Καλύτερη στατική self-locking λειτουργία
Τεχνικά στοιχεία του γυρίζοντας Drive SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
