Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SE5 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Πρότυπο: | SE5 | Αναλογία εργαλείων: | 37:1 |
---|---|---|---|
Εφαρμογή: | Ηλιακοί ιχνηλάτες | Τόπος καταγωγής: | Changzhou |
Οδηγός: | πλανητική μηχανή εργαλείων | Πιστοποιητικό: | ISO9001, CE |
εγκατάσταση: | Οριζόντιος | Συντήρηση: | Ελεύθερος |
Χρώμα: | Όπως ζητείται | σπασμωδική κίνηση: | 0,1 βαθμοί |
Υψηλό φως: | γυρίστε τη μηχανή κίνησης,γυρίζοντας εργαλείο δαχτυλιδιών |

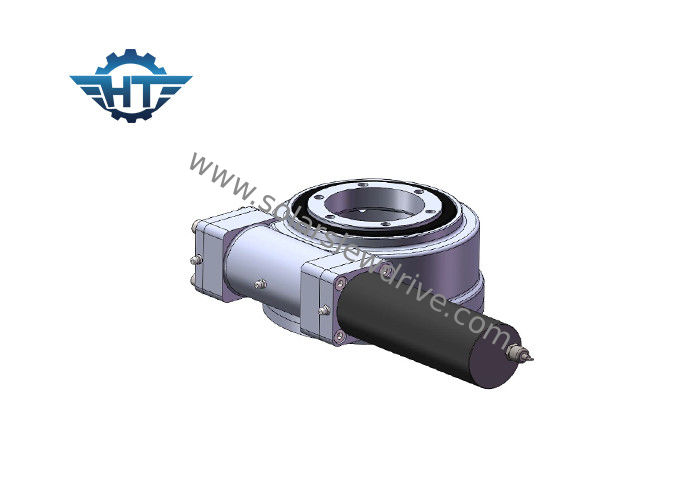

SE5 οριζόντιος που τοποθετείται γυρίζει το κιβώτιο ταχυτήτων Drive με 24 VDC την πλανητική μηχανή για τους ηλιακούς ιχνηλάτες
Περιγραφή
Το γυρίζοντας Drive έχει πολλούς τύπους όπως ο εσωκλειόμενος τύπος, ανοικτός τύπος κατοικίας, κάθετος τύπος, διπλός τύπος άξονα, τύπος υψηλής ακρίβειας, η γυρίζοντας κίνηση τύπων κ.λπ. κίνησης σκουληκιών είναι βασισμένη να γυρίσει φέρων με την ισχυρή ροπή στιγμής κλίσης και τη στατική self-locking λειτουργία. Πολλή επιφάνεια επαφών δοντιών σχεδιάζεται ειδικά για την οδήγηση του υψηλού φορτίου.
Πρότυπο: | SE5 | Θέση προέλευσης | Changzhou, Κίνα |
Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 600 N.m |
Ροπή στιγμής κλίσης | 6 Κ N.m | Κράτημα της ροπής | 9.2 Κ N.m |
Στατική αξονική εκτίμηση | 68 KN | Στατική ακτινωτή εκτίμηση | 27 KN |
Δυναμική αξονική εκτίμηση | 34 KN | Δυναμική ακτινωτή εκτίμηση | 14 KN |
Αναλογία εργαλείων | 37:1 | Αποδοτικότητα | 40% |
Συνιστώμενη γυρίζοντας κίνηση
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
1» | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Ναι | 6 |
3» | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Ναι | 8 |
5» | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Ναι | 12 |
7» | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Ναι | 21 |
9» | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Ναι | 49 |
12» | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Ναι | 61 |
14» | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Ναι | 63 |
17» | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Ναι | 105 |
21» | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Ναι | 149 |
25» | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Ναι | 204 |
Τα κύρια πλεονεκτήματα των γυρίζοντας κινήσεων SE
1. Περιστροφή 360 βαθμοί
2. Σύνδεση μιας οδηγώντας μηχανής από τη αριστερά ή δεξιά πλευρά
3. Κατά τη διάρκεια της εγκατάστασης, δεν είναι απαραίτητο να ρυθμιστεί η εκκαθάριση συνοδοντώσεων τροχών αυτό είναι έθεσε ήδη από τον παραγωγό πριν από το εργοστάσιο
4. Το λίπος είχαν γεμίσει πριν από το εργοστάσιο
4. Απλή εγκατάσταση και χαμηλή συντήρηση
5. Λογική διαστημική χρησιμοποίηση
6. Το εργαλείο είναι self-locking επομένως ένα φρένο δεν είναι απαραίτητο
7. Εύκολη και ρευστή μέθοδος και
8. Υψηλή ροπή κλίσης, κατάλληλη για την οριζόντια εγκατάσταση
