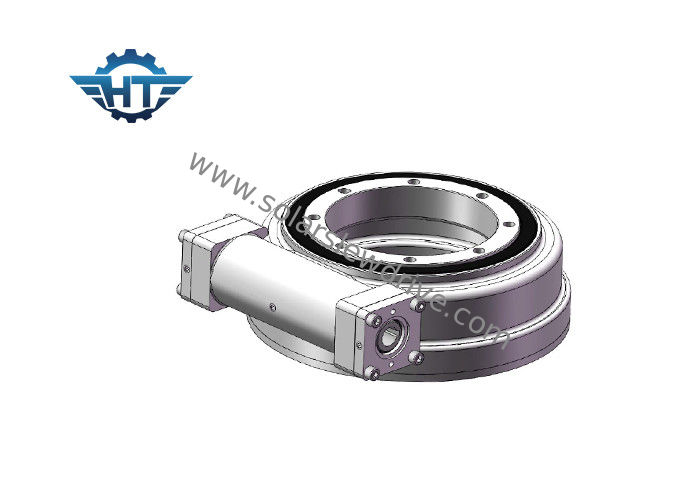

Το σκουλήκι κλεψυδρών γυρίζει το κιβώτιο ταχυτήτων Drive με 24 VDC πλανητικές μηχανές εργαλείων για τη ηλιακή ενέργεια

Το σκουλήκι κλεψυδρών γυρίζει το κιβώτιο ταχυτήτων Drive με 24 VDC πλανητικές μηχανές εργαλείων για τη ηλιακή ενέργεια

Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy
Hourglass Worm Slew Drive Gearbox With 24 VDC Planetary Gear Motors For solar energy

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: HangTuo
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: SE1~SE25

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: USD 280~504 / pc
Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ
Χρόνος παράδοσης: 15~45 ημέρες
Όροι πληρωμής: L / C, T / T, Western Union
Δυνατότητα προσφοράς: 2.000 τεμ ανά μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Πρότυπο: SE1~SE25 Αναλογία εργαλείων: 31:1~150:1
Εφαρμογή: Μηχανήματα ηλιακής ενέργειας και κατασκευής Τόπος καταγωγής: Changzhou, Κίνα
Οδηγός: Μηχανές Πιστοποιητικό: ISO9001, CE
Εγκατάσταση: Όπως ζητείται Συντήρηση: Κάθε 5 έτη
Χρώμα: Όπως ζητείται Σπασμωδική κίνηση: Όπως ζητείται
Υψηλό φως:

Το εργαλείο σκουληκιών γυρίζει το Drive

,

γυρίζοντας εργαλείο δαχτυλιδιών

Το σκουλήκι κλεψυδρών γυρίζει το κιβώτιο ταχυτήτων Drive με 24 VDC πλανητικές μηχανές εργαλείων για τη ηλιακή ενέργεια



Περιγραφή προϊόντων



Οι γυρίζοντας κινήσεις μας έρχονται σε ποικίλα πρότυπα μεγέθη από 1 ίντσα σε 25 ίντσες, σειρές απόδοσης από 0,3 έως το kNm 21. Έχουμε επίσης τις γυρίζοντας κινήσεις της διαφορετικής σπασμωδικής κίνησης. Οι κινήσεις είναι καλοταιριασμένες για τις εφαρμογές που απαιτούν και την εκμετάλλευση φορτίων και την περιστροφική ροπή από το ίδιο κιβώτιο εργαλείων. Μπορούν επίσης να γίνουν με τους διπλούς άξονες της περιστροφής, (γυρίζοντας άξονες συγχρόνως) ή με τις διπλές κινήσεις στον ίδιο άξονα, (δύο νήματα σκουληκιών που οδηγούν το ίδιο εργαλείο δαχτυλιδιών σε έναν άξονα), και μπορούν να τοποθετηθούν κάθετα, οριζόντια ή και τα δύο.



Το σκουλήκι κλεψυδρών γυρίζει το κιβώτιο ταχυτήτων Drive με 24 VDC πλανητικές μηχανές εργαλείων για τη ηλιακή ενέργεια 0


Κάθετο φύλλο στοιχείων σειράς



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής Ροπή κλίσης Αξονικό φορτίο Ακτινωτό φορτίο Κράτημα της ροπής Αποδοτικότητα Ακρίβεια Self-locking Βάρος
N.m N.m kN kN N.m βαθμός Ναι κλ
31:1 300 1500 3.6 15 7000 40% ≤0.1 Ναι 13kg
37:1 637.5 5000 16 27 9200 40% ≤0.1 Ναι 18kg
57:1 1750 7000 34 58 13200 40% ≤0.1 Ναι 28kg
51:1 2250 11200 50 80 20400 40% ≤0.1 Ναι 35kg
61:1 4300 16000 60 130 27200 40% ≤0.1 Ναι 51kg
12» 78:1 5600 25000 77 190 40560 40% ≤0.1 Ναι 61kg
14» 85:1 6750 48000 110 230 44200 40% ≤0.1 Ναι 78 κλ
17» 102:1 9460 67000 142 390 53040 40% ≤0.1 Ναι 105 κλ
21» 125:1 16000 89000 337 640 65000 40% ≤0.1 Ναι 185 κλ
25» 150:1 21450 112000 476 950 89000 40% ≤0.1 Ναι 244 κλ



Οριζόντιο φύλλο στοιχείων σειράς



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής Ροπή κλίσης Κράτημα της ροπής Αξονικό φορτίο Ακτινωτό φορτίο Αποδοτικότητα Ακρίβεια Self-locking Βάρος
N.m N.m N.m kN kN βαθμός Ναι κλ
31:1 400 1000 1800 22 12 40% ≤0.1 Ναι 6
31:1 300 1500 7000 30 15 40% ≤0.1 Ναι 9
37:1 637.5 6000 9200 68 27 40% ≤0.1 Ναι 14
57:1 1750 10500 13200 132 58 40% ≤0.1 Ναι 23
61:1 4300 49900 30800 340 130 40% ≤0.1 Ναι 44
12» 78:1 5600 54400 40560 480 190 40% ≤0.1 Ναι 51
14» 85:1 6750 135000 44200 680 230 40% ≤0.1 Ναι 62
17» 102:1 9460 203000 53040 980 390 40% ≤0.1 Ναι 85
21» 125:1 16000 271000 65000 1600 640 40% ≤0.1 Ναι 141
25» 150:1 21450 346000 89000 2400 950 40% ≤0.1 Ναι 182



Διπλό φύλλο στοιχείων σειράς άξονα



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής Ροπή κλίσης Αξονικό φορτίο Ακτινωτό φορτίο Κράτημα της ροπής Αποδοτικότητα Ακρίβεια Self-locking Βάρος
N.m N.m kN kN N.m βαθμός Ναι κλ
31:1 300 1500 3.6 15 7000 40% ≤0.1 Ναι 21kg
37:1 637.5 5000 16 27 9200 40% ≤0.1 Ναι 32kg
57:1 1750 7000 34 58 13200 40% ≤0.1 Ναι 54kg
61:1 4300 16000 60 130 27200 40% ≤0.1 Ναι 88kg
12» 78:1 5600 25000 77 190 40560 40% ≤0.1 Ναι 157 κλ
14» 85:1 6750 48000 110 230 44200 40% ≤0.1 Ναι 214kg
17» 102:1 9460 67000 142 390 53040 40% ≤0.1 Ναι 315kg
21» 125:1 16000 89000 337 640 65000 40% ≤0.1 Ναι 481kg
25» 150:1 21450 112000 476 950 89000 40% ≤0.1 Ναι 682 κλ



Χαρακτηριστικά γνωρίσματα



1. Άριστη backholding ροπή για να εξασφαλίσει την ασφάλεια

2. Υψηλή ακρίβεια για να εξασφαλίσει έναν σταθερό ανακλαστήρα

3. Η υψηλή εκτίμηση IP για να βελτιώσει τη ζωή υπηρεσιών σε υπαίθριο οι όροι



Προσαρμοσμένες υπηρεσίες


1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.
