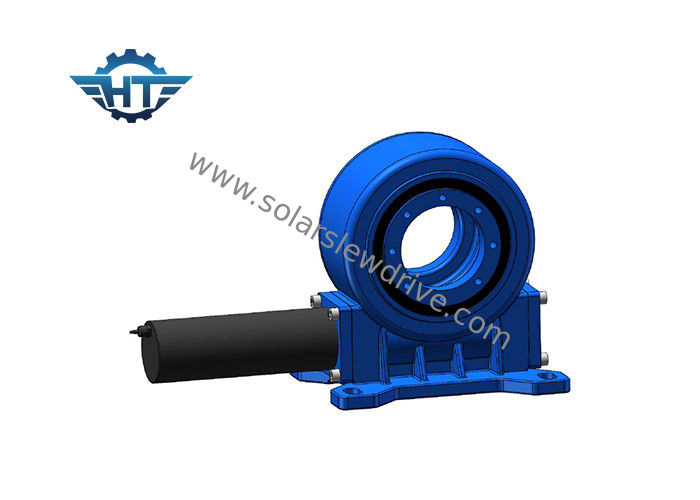

Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | VE7 |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
μοντέλο: | VE7 | Αναλογία εργαλείων: | 57:1 |
---|---|---|---|
εφαρμογή: | ηλιακοί ιχνηλάτες | Τόπος καταγωγής: | Changzhou, Κίνα |
Πρόγραμμα οδήγησης: | 12/24 VDC πλανητική μηχανή εργαλείων | Πιστοποιητικό: | ISO9001, CE |
Εγκατάσταση: | Κατακόρυφος | συντήρηση: | ελεύθερο |
Χρώμα: | Όπως ζητήθηκε | Σπασμωδική κίνηση: | λιγότερο από 0,1 βαθμοί |
Υψηλό φως: | κιβώτιο ταχυτήτων κίνησης σκουληκιών,μηχανή εργαλείων σκουληκιών |
Περιγραφή προϊόντων
Λειτουργία
Η γυρίζοντας λειτουργία κινήσεων με την τυποποιημένη τεχνολογία σκουληκιών, στην οποία το σκουλήκι στον οριζόντιο άξονα ενεργεί ως οδηγός για το εργαλείο, γενικά, ο άξονας οδηγείται από την ηλεκτρική μηχανή εργαλείων.
Αναλογία εργαλείων
Η περιστροφή του οριζόντιου σκουληκιού γυρίζει ένα εργαλείο για μια κάθετο άξονα στον άξονα βιδών. Αυτός ο συνδυασμός μειώνει την ταχύτητα του οδηγημένου μέλους και πολλαπλασιάζει επίσης τη ροπή του η αύξηση του αναλογικά ως ταχύτητα μειώνεται. Η αναλογία ταχύτητας των άξονων εξαρτάται από τη σχέση του αριθμού νημάτων στο σκουλήκι στον αριθμό δοντιών στη ρόδα ή το εργαλείο σκουληκιών.
Σκουλήκι κλεψυδρών
Οι γυρίζοντας κινήσεις μας χρησιμοποιούν την τεχνολογία σκουληκιών κλεψυδρών, στην οποία το σκουλήκι διαμορφώνεται για να συμμετέχει περισσότερα δόντια στο εργαλείο. Αυτή η αυξανόμενη δέσμευση δοντιών οδηγεί στη μεγαλύτερες δύναμη, την αποδοτικότητα και τη διάρκεια.
Παράμετροι
Πρότυπο: | VE7 | Θέση προέλευσης | Changzhou, Κίνα |
Εμπορικό σήμα | HANGTUO | Τύπος | Εσωκλειόμενος |
Υλικό | 42CrMo, 50Mn | Ροπή παραγωγής | 1750 N.m |
Ροπή στιγμής κλίσης | 5 Κ N.m | Κράτημα της ροπής | 9.2 Κ N.m |
Στατική αξονική εκτίμηση | 34 KN | Στατική ακτινωτή εκτίμηση | 58 KN |
Δυναμική αξονική εκτίμηση | 17 KN | Δυναμική ακτινωτή εκτίμηση | 38 KN |
Αναλογία εργαλείων | 57:1 | Αποδοτικότητα | 40% |
Εφαρμογές
ηλιακοί ιχνηλάτες, ανεμοστρόβιλοι, πιάτα δορυφόρων και ραντάρ, γερανοί φορτηγών, ανελκυστήρες ατόμων, εξοπλισμός χρησιμότητας, υδραυλικές συνδέσεις εξοπλισμού, εξοπλισμός εργαλείων πετρελαίου, χειριστές ροδών, digger φορτωτήρες, και αυτοκίνητοι ανελκυστήρες.
Σχετικά προϊόντα
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής | Ροπή κλίσης | Αξονικό φορτίο | Ακτινωτό φορτίο | Κράτημα της ροπής | Αποδοτικότητα | Ακρίβεια | Self-locking | Βάρος |
N.m | N.m | kN | kN | N.m | βαθμός | Ναι | κλ | |||
3» | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Ναι | 13kg |
5» | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Ναι | 18kg |
8» | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Ναι | 35kg |
9» | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Ναι | 51kg |
12» | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Ναι | 61kg |
14» | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Ναι | 78 κλ |
17» | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Ναι | 105 κλ |
21» | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Ναι | 185 κλ |
25» | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Ναι | 244 κλ |
