Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo | πρότυπο: | SDE7 |
---|---|---|---|
Τύπος: | σκουλήκι και wormwheel | Εξουσιοδότηση: | 3 έτη |
Τεχνική υποστήριξη: | Ολόκληρη ζωή | Εφαρμογή: | Ηλιακό ακολουθώντας σύστημα |
Αναλογία: | 57 | Χρόνος ζωής: | 30 έτη |
Υψηλό φως: | Γυρίζοντας Drive δαχτυλιδιών,μηχανή κίνησης σκουληκιών |

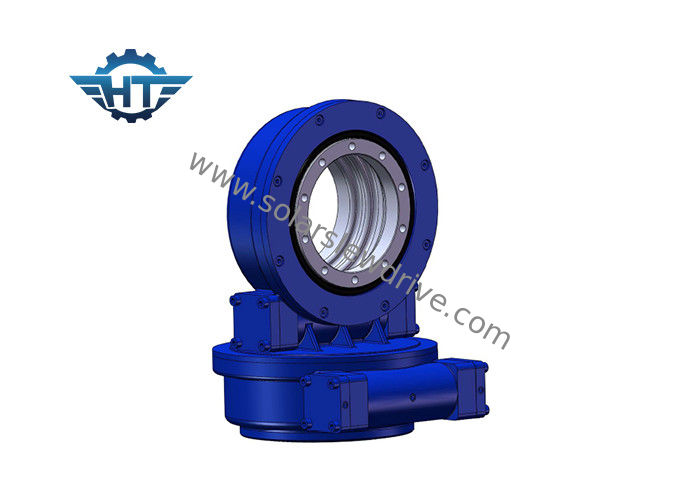

Ο υπαίθριος διπλός άξονας χρήσης IP66 γυρίζει το Drive για τις εγκαταστάσεις θερμικής παραγωγής ενέργειας και το ακολουθώντας σύστημα PV
Περιγραφή
Η γυρίζοντας κίνηση είναι ένα κιβώτιο ταχυτήτων που μπορεί ακίνδυνα να κρατήσει τα ακτινωτά και αξονικά φορτία, καθώς επίσης και να διαβιβάσει μια ροπή για την περιστροφή. Η περιστροφή μπορεί να είναι σε έναν ενιαίο άξονα, ή στους πολλαπλάσιους άξονες από κοινού. Οι γυρίζοντας κινήσεις γίνονται με την κατασκευή της συνοδόντωσης τροχών, των ρουλεμάν, των σφραγίδων, της κατοικίας, της μηχανής και άλλων βοηθητικών συστατικών και τη συγκέντρωση τους σε ένα κιβώτιο ταχυτήτων Únished.
Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα μορφωματικά ρυμουλκά, τους γερανούς, τον εξοπλισμό αρπαγών ξυλείας, την εναέρια λειτουργώντας πλατφόρμα, τα solartracking συστήματα αιολικής ενέργειας συστημάτων, κ.λπ.
η γυρίζοντας κίνηση είναι κατάλληλη για τις περιοχές υψηλός-γεωγραφικού πλάτους και το eÜciency της ηλεκτρικής παραγωγής θα αυξηθεί άνω των 35%, τα οποία βελτιώνουν signiÚcantly το effciency του συστήματος παραγωγής ηλιακής ενέργειας.
Για το οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, ο κύριος άξονας του ηλιακού πλαισίου θα ρυθμίσει τη γωνία για να ακολουθήσει ακριβώς τη γωνία απόκλισης. Αυτό το είδος να γυρίσει την κίνηση εφαρμόζεται μόνο για τη χαμηλή περιοχή γεωγραφικών πλατών.
Με την υιοθέτηση της γυρίζοντας συμπεριφοράς ως τμήμα πυρήνων του, να γυρίσει την κίνηση μπορεί να αντέξει την αξονική δύναμη, την ακτινωτές δύναμη και τη στιγμή κλίσης ταυτόχρονα. Η γυρίζοντας κίνηση εφαρμόζεται ευρέως στα ηλιακά ακολουθώντας συστήματα.
Το ηλιακό ακολουθώντας σύστημα διαιρείται σε οριζόντιο ηλιακό ακολουθώντας σύστημα ενιαίος-άξονα, γαρμένο ιχνηλάτη ενιαίος-άξονα και διπλό ηλιακό ακολουθώντας σύστημα άξονα.
Οι γυρίζοντας κινήσεις που χρησιμοποιούνται στα ηλιακά ακολουθώντας συστήματα είναι κυρίως ενιαίος άξονας (σειρά SE), διπλός άξονας (σειρά SDE) και κάθετος τύπος (σειρά του VE). Και τα πιό κοινά χρησιμοποιημένα πρότυπα είναι SE3, SE5, SE7, SE9 SDE3, SDE7, VE7, VE9.
Προδιαγραφές
Τα πρότυπα μεγέθη βάσεών μας παραδίδουν τις σειρές απόδοσης από 1.500 NM σε 11.200 NM της ροπής εκμετάλλευσης, 100Nm σε 20.000 NM της ροπής παραγωγής, 5000 NM σε 89.000 NM της ροπής κλίσης, και τις αναλογίες μείωσης κιβωτίων ταχυτήτων στις 30:1 μέχρι 150:1. Με την ένωση ενός πλανητικού κιβωτίου ταχυτήτων, η αναλογία εργαλείων θα μπορούσε να είναι ακόμα υψηλότερη. Οι κινήσεις μπορούν να τοποθετηθούν οριζόντια, κάθετα, ή σε έναν συνδυασμό πολλαπλάσιων αξόνων.
Αξιοπιστία
Οι γυρίζοντας κινήσεις διπλός-άξονα SDE μας βεβαιώνονται για έναν χρόνο ζωής τομέων 30-έτους του ακριβούς τρισδιάστατου προσδιορισμού θέσης. Οι κινήσεις SDE δημιουργούν μια αποδοτική και αξιόπιστη λύση σε μια ενιαία κίνηση. Είμαστε κατάλληλοι τα όλες συστατικά και τις πρώτες ύλες μας χρησιμοποιώντας τα πρότυπα που καθορίζονται από το ISO 9001, πιστοποιήσεις CE για να μεγιστοποιήσουν τη ζωή τομέων.
Απόδοση
Μας γυρίστε κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία σκουληκιών κλεψυδρών κινήσεων τη χρήση για να δώσετε τη μέγιστη υποστήριξη ελέγχου και μετακίνησης. Τα εργαλεία σκουληκιών μας δεσμεύουν 5 έως 11 δόντια στη γραμμή πισσών του εργαλείου δαχτυλιδιών από τη βίδα κλεψυδρών, η οποία είναι υψηλότερη δέσμευση δοντιών από τα τυποποιημένα σκουλήκια, που δίνουν στο κιβώτιο ταχυτήτων τη μεγαλύτερες σταθερότητα και τη δύναμη. Μάθετε περισσότερων για την τεχνολογία κλεψυδρών.
Πώς να επιλέξει το κατάλληλο μέγεθος να γυρίσει τις κινήσεις;
Η επιλογή ενός κατάλληλου μεγέθους των γυρίζοντας κινήσεων προκειμένου να αποφύγει από όχι μόνο την έλλειψη απόδοσης ή το πλεόνασμα απόδοσης είναι παιχνίδι ένας σημαντικός ρόλος στην επίτευξη των οικονομικώς αποδοτικών λύσεων.
Παρακαλώ μας δώστε τις ακόλουθες πληροφορίες προκειμένου να επιλέξετε μια κατάλληλη γυρίζοντας κίνηση:
1. η εφαρμογή
2. η τόκα παραγωγής που απαιτείται. Εάν δεν έχετε μια σαφή ιδέα εκείνου του στοιχείου, μας πέστε ακριβώς το φορτίο, παραδείγματος χάριν, το βάρος των επιτροπών και των να τοποθετήσει υποστηριγμάτων στη γυρίζοντας κίνησή μας.
3. οι διαστάσεις φορτίων και ο μεγαλύτερος αέρας στην περιοχή σας στα προηγούμενα 10 έτη που χρησιμοποιούνται για να υπολογίσουν εάν η κίνηση συστήσαμε θα μπορούσαν να αντέξουν το φορτίο maxium όταν έρχεται ο μεγάλος αέρας.
4. η παραγωγή επιταχύνει εσείς απαίτησε όποιος θα μας βοηθήσει για να συστήσει τις κατάλληλες μηχανές για σας.
5. άλλα informations όπως η σπασμωδική κίνηση, η απαίτηση βαθμού IP κ.λπ.
Παράμετροι του γυρίζοντας Drive SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
