Παροχή των καινοτόμων και οικονομικώς αποδοτικών γυρίζοντας Drive
Τόπος καταγωγής: | Κίνα |
Μάρκα: | HangTuo |
Πιστοποίηση: | CE, ISO9001 |
Αριθμό μοντέλου: | SDE7» |
Ποσότητα παραγγελίας min: | 1 κομμάτι |
---|---|
Τιμή: | USD 280~504 / pc |
Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
Χρόνος παράδοσης: | 15~45 ημέρες |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | 2.000 τεμ ανά μήνα |
Υλικό: | 50Mn, 42CrMo, QT | πρότυπο: | διπλός άξονας 7 ίντσες |
---|---|---|---|
Κράτημα της ροπής: | 13,5 kNm | Ροπή κλίσης: | 13,2 kNm |
Αποδοτικότητα: | 40% | Αξονικό φορτίο: | 34 kN |
Ακτινικό φορτίο: | 58 kN | Χρώμα: | με βάση τον κώδικα RAL |
Υψηλό φως: | Γυρίζοντας Drive δαχτυλιδιών,μηχανή κίνησης σκουληκιών |

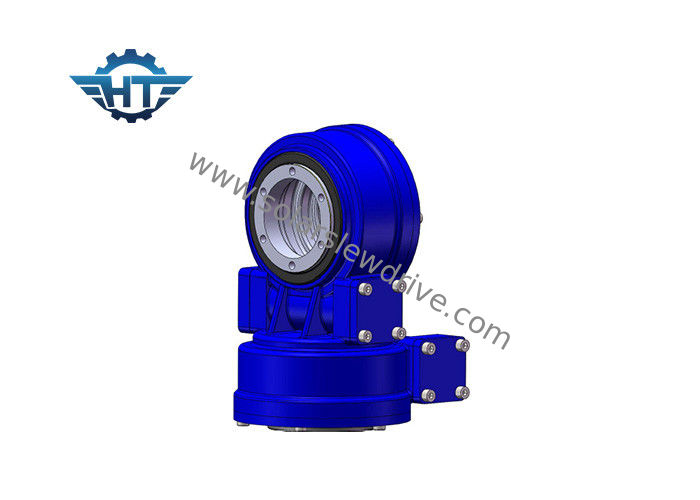

Ο διπλός άξονας σκουληκιών και ροδών SDE7 σκουληκιών γυρίζει το Drive με 24 VDC την πλανητική μηχανή εργαλείων
Γυρίστε την κίνηση για το διπλό ηλιακό ιχνηλάτη άξονα
Οι ηλιακοί ιχνηλάτες μπορούν να διαιρεθούν σε ιχνηλάτες ενιαίος-άξονα και ιχνηλάτες διπλός-άξονα με να λάβουν υπόψη τα μηχανικά χαρακτηριστικά. Δεδομένου ότι τα συστήματα διπλός-άξονα είναι σε θέση να λάβουν μια βέλτιστη καταδίωξη του ήλιου, είναι δημοφιλέστερα σε όλους τους τύπους συγκεντρωμένων ηλιακών τεχνολογιών, με εξαίρεση το σύστημα γούρνα-ύφους.
Έχουμε τις υδραυλικούς μηχανές και τους ηλεκτρικούς κινητήρες για να γυρίσουν τις κινήσεις σύμφωνα με τις διαφορετικές συνθήκες εργασίας της, στοιχεία λεπτομερειών όπως κατωτέρω:
Ηλεκτρική μηχανή εργαλείων
Στοιχεία μηχανών | Πλανητικά στοιχεία | ||
Εκτιμημένη τάση | 24VDC | Αναλογία | 398:1 |
Εκτιμημένο ρεύμα | 1.3A | Ροπή παραγωγής | 43Nm |
Εκτιμημένη ταχύτητα | 800Rpm | Ταχύτητα παραγωγής | 2Rpm |
Προστατευμένο επίπεδο | IP55/65/66 | Θόρυβος | <60db> |
Υδραυλική μηχανή εργαλείων
Γλωσσάριο των βασικών παραμέτρων
Ροπή στιγμής κλίσης: Η ροπή είναι το φορτίο που πολλαπλασιάζεται με την απόσταση μεταξύ της θέσης του φορτίου και του κέντρου της γυρίζοντας συμπεριφοράς. Εάν το qorque που παράγεται κίνηση από το φορτίο και την απόσταση είναι μεγαλύτερο από την εκτιμημένη ροπή στιγμής κλίσης, η γυρίζοντας θα ανατραπεί.
Ακτινωτό φορτίο: Κατακόρυφος φορτίων στον άξονα της γυρίζοντας συμπεριφοράς
Αξονικό φορτίο: Φορτίο παράλληλο στον άξονα της γυρίζοντας συμπεριφοράς
Κράτημα της ροπής: Είναι η αντίστροφη ροπή. Όταν η κίνηση περιστρέφεται reversely, και τα μέρη δεν βλάπτονται, η μέγιστη ροπή πραγματοποιημένη καλείται ροπή εκμετάλλευσης.
Self-locking: Μόνο όταν φορτώνεται, η γυρίζοντας κίνηση δεν είναι ικανή να αντιστρέψει περιστρέφεται και κάλεσε έτσι self-locking.
Πρότυπες παράμετροι απόδοσης SDE
Πρότυπο | Αναλογία | Εκτιμημένη ροπή παραγωγής (N.m) | Ροπή κλίσης (N.m) | Κράτημα της ροπής (N.m) | Αξονικό φορτίο (kN) | Ακτινωτό φορτίο (kN) | Αποδοτικότητα | Ακρίβεια (°) | Self-locking | Βάρος (κλ) |
3» | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ναι | 25 |
5» | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ναι | 34 |
7» | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ναι | 56 |
9» | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ναι | 92 |
12» | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ναι | 160 |
14» | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ναι | 224 |
17» | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ναι | 320 |
21» | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ναι | 492 |
25» | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ναι | 705 |
