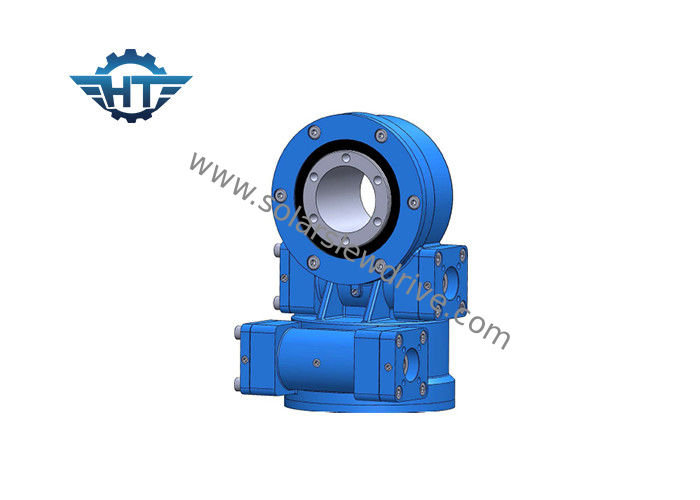

SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες

SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες

  • SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες
SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HangTuo
Πιστοποίηση: CE, ISO9001
Αριθμό μοντέλου: SDE5»
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: USD 280~504 / pc
Συσκευασία λεπτομέρειες: Κιβώτιο κοντραπλακέ
Χρόνος παράδοσης: 15~45 ημέρες
Όροι πληρωμής: L / C, T / T, Western Union
Δυνατότητα προσφοράς: 2.000 τεμ ανά μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: 50Mn, 42CrMo μοντέλο: SDE 5
Αναλογία εργαλείων: 37:1 Εκτιμημένη ροπή παραγωγής: 800 NM
Κράτημα της ροπής: 9200 NM Ροπή κλίσης: 6000 NM
Αποδοτικότητα: 40% Τυποποιημένο χρώμα: RAL 9006
Σπασμωδική κίνηση: ≤ 0.1 Χαρακτηριστικό γνώρισμα: διπλός άξονας
Υψηλό φως:

μικρός γυρίστε την κίνηση

,

μηχανή κίνησης σκουληκιών

SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες



Περιγραφή



Η απόδοση να γυρίσει οδηγεί τις σειρές από 6kNm σε 220kNm της ροπής εκμετάλλευσης, 200Nm σε 63kNm της ροπής παραγωγής, 500Nm σε 271kNm της ανατροπής της χωρητικότητας φορτίων στιγμής, και τις αναλογίες μείωσης κιβωτίων ταχυτήτων στις 30:1 μέχρι 156,600:1. Το μοντάρισμα μπορεί να γίνει οριζόντια, κάθετα, ή πέρα από έναν συνδυασμό πολλαπλάσιων αξόνων.



Κάθετη εγκατάσταση

Ενθαρρύνεται για να τοποθετήσει τις γυρίζοντας κινήσεις που αναφέρονται στη συνημμένη άνω πλευρά σχεδιασμού στις ηλιακές εφαρμογές για την καλύτερη προστασία.

Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.



Οριζόντια εγκατάσταση

Ενθαρρύνεται για να τοποθετήσει τη γυρίζοντας άνω πλευρά κινήσεων - κάτω στον άξονα αζιμουθίου στις ηλιακές εφαρμογές για την καλύτερη προστασία και να προσθέσει την προστασία για τον άξονα ανύψωσης.



Για άλλες εφαρμογές, οι τοποθετώντας κατευθύνσεις θα βασιστούν στην αξιολόγηση του επιπέδου προστασίας και θα είναι καλύτερο για την καλύτερη προστασία.



Οι διπλές γυρίζοντας κινήσεις άξονα τοποθετούνται δύο κατευθύνσεων.



Πλεονέκτημα



1. Ισχυρή ανατρέποντας στιγμή βασισμένη να γυρίσει το δαχτυλίδι

2. Υιοθετήστε το τύλιγμα της κίνησης σκουληκιών

3. Οδηγήστε το μεγαλύτερο φορτίο για τη χρησιμοποίηση της πολυ επαφής δοντιών

4. Καλύτερη στατική self-locking λειτουργία



Τεχνικά στοιχεία



Πρότυπο Αναλογία Εκτιμημένη ροπή παραγωγής (N.m) Ροπή κλίσης (N.m) Κράτημα της ροπής (N.m) Αξονικό φορτίο (kN) Ακτινωτό φορτίο (kN) Αποδοτικότητα Ακρίβεια (°) Self-locking Βάρος (κλ)
31:1 600 1500 5800 10 15 40% ≤0.1 Ναι 25
37:1 800 6000 9200 16 27 40% ≤0.1 Ναι 34
57:1 2000 7500 13200 34 58 40% ≤0.1 Ναι 56
61:1 4300 16000 27200 60 130 40% ≤0.1 Ναι 92
12» 78:1 5800 25000 40560 77 190 40% ≤0.1 Ναι 160
14» 85:1 6750 48000 44200 110 230 40% ≤0.1 Ναι 224
17» 102:1 9460 67000 53040 142 390 40% ≤0.1 Ναι 320
21» 125:1 16000 89000 65000 337 640 40% ≤0.1 Ναι 492
25» 150:1 21450 112000 89000 476 950 40% ≤0.1 Ναι 705



Παρατήρηση: Οι ανωτέρω διαστάσεις και οι παράμετροι μπορούν να ενημερωθούν ή να ρυθμιστούν, για τις πιό λεπτομερείς διαστάσεις και τις παραμέτρους, παρακαλώ να αναφερθούν στα σχέδια πωλήσεών μας.



Προσαρμοσμένες υπηρεσίες
1. Ειδικό σχέδιο βασισμένο στις διαφορετικά εφαρμογές και τα προγράμματα
2. Οι διαφορετικοί τύποι μηχανών θα μπορούσαν να αντιστοιχηθούν, όπως οι υδραυλικές μηχανές, stepper οι μηχανές, οι ηλεκτρικές μηχανές κ.λπ.
3. Τα διαφορετικά χρώματα είναι διαθέσιμα βασισμένα στον κώδικα RAL το τυποποιημένο χρώμα μας είναι RAL 9006.



Applicatons



SDE5 ο χαμηλός διπλός άξονας ταχύτητας περιστροφής γυρίζει το Drive με την πιστοποίηση ISO9001/CE για τους ηλιακούς ιχνηλάτες 0



Συγκεντρωμένο ηλιακό ακολουθώντας σύστημα, με την εφαρμογή γυρίζοντας κινήσεων ενός των διπλών άξονα σε ένα ηλιακό σύστημα που χρειάζονται τη υψηλή ζήτηση της υψηλής επίδοσης των γυρίζοντας κινήσεων.
